自动送料铆接机主要组成结构有哪些?

作者:丹峰机械 时间:2022-11-14

  自动送料铆接机是科研人员依据冷辗研究而成的新型铆接设备,简单来说,就是利用

  铆钉把物品铆接的一种机械装备。它的主要组成结构有哪些?

  主轴电机:该部件主要是为设备的摆动运动提供动力,其中对转向没有特殊的要求,通常电机960-1440转每分钟,转速的高低对铆接的质量没有很大影响,因此一般不需要对主轴电机调速处理。

  盖板:立柱部分通常是空心的,内部会有线束通过,机头固定和进出油管连接都需要在立柱内部,一般立柱上方是开口的状态,会设计有盖板,以免灰尘进入。

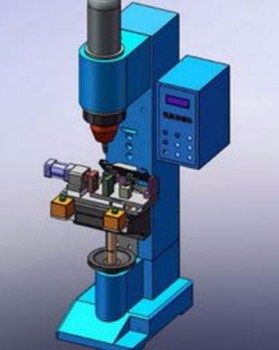

自动送料铆接机主要组成结构有哪些?

  电控箱:控制界面以及电路都需要安装在电控箱内,操作指令往往由电控箱发出。

  燕尾导轨:工作台可以升降操作,在升降的时候,一般由燕尾结构的滑道来达到运动和定位的目的。

  液压油箱:主要就是用来储存液压油,内部需要容纳多个液压组件。液压油箱一般设计成分体结构,可以放置于设备的侧面也可以放置于设备的背面。

  缸体头部动力头:摆动运动装置以及铆接施压装置都需要安装在动力头内,这是很重要的部件。内部还包括回转偏心主轴以及液压缸。

  微调螺套:这是调节装置,它的作用就是进行机械限位,微调螺套的内螺纹需要和缸体进行配合,一般来说是可以通过螺纹进行油缸活塞运动行程的调节工作,以便可以达到较高铆接量控制。

  安全限转罩:这属于转动部件的屏蔽安全罩,它可以把内部高速转动以及摆动的运动副包裹住,这样可以很大程度上避免事故的发生。

  铆头:铆接成形模具,在进行铆接后,铆接的形状可以由其控制。

  定位孔:一般来说,在操作的工作台上会有工装夹具,定位孔的作用就是方便操作人员固定工装夹具的安装和定位。

自动送料铆接机

  升降手柄:通过旋转升降手柄能够调整工作台的高低位置。

  压力表开关:它可以避免因为短时压力变化而损坏压力表,调节铆接压力时,可以先将它打开,等到调节结束后,再将其关闭。

  压力表:主要就是用来显示系统压力,铆接机压力通常控制在1MPa~2.5MPa之间。

  自动送料铆接机的主要组成结构介绍到此,可以知道该设备一般由动力头、升降工作台、液压系统、电器系统及机身、机座等重要部分组成。
