铆接机铆接前如何确定铆接长度?

作者:丹峰机械 时间:2022-11-02

  铆接机在铆接之前确定好铆接长度是非常重要的,如果没有铆接长度没有确定就直接铆接,很容易给铆接工艺带来缺陷。如果所选用的铆钉太短,就会导致墩粗量不够,钉头成型完整度差,影响铆接的强度,如果铆钉过长,就会导致铆钉墩头过大,钉杆容易发生弯曲。如何确定铆接长度?

  在铆接时想要确定铆接长度可以通过公式来确定,这样不仅可以让铆接工作开展地更加顺利,而且也可以避免铆接缺陷。

  一、标准镦头的铆钉长度选择

  L=d_1+〖d_0〗^2/〖d_1〗^2 ∑δ

  公式中:d_0表示铆钉孔的最大直径,毫米(d后面的下标0和1用来区分d)

  d_1 表示的是铆钉的最小直径,毫米

  ∑δ表示的是夹层的总厚度,毫米

  ∧2表示的是是平方

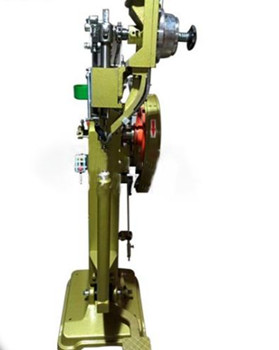

铆接机铆接前如何确定铆接长度?

  二、经验镦头公式计算

  铆钉直径(d)2.5或 3.0 铆钉长度(L) ∑δ+1.4d

  3.5或 4.0 铆钉长度(L) ∑δ+1.3d

  5.0或 6.0 铆钉长度(L) ∑δ+1.2d

  7.0或 8.0 铆钉长度(L)∑δ+1.1d

  三、对于双面埋头铆钉在进行铆接时,其铆钉长度需要按照下面公式来计算

  L=∑δ+(0.6~0.8)d

  公式中:∑δ表示的是铆接件夹层的厚度

  d表示的是铆钉的直径

  如果没有特殊的说明,一般选择0.6系数。

  被连接件材料的强度要比铆钉材料的强度低。

  铆接后镦头的检验方法是:高度h最小等于0.4d

  直径D的确定是当d≤5时,D=(1.5±0.1)d

  当d>5时,D=(1.45±0.1)d

  公式中d表示的是铆钉的直径

  D表示的是铆钉的镦头直径。

  铆钉在铆接过程中,会因为自身形变或过盈来达到铆接的目的,目前市面上铆钉的种类很多,其中铆钉的形状往往也并不固定。

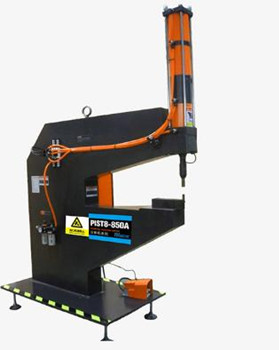

铆接机铆

  比较常用的铆钉有半圆头铆钉、平头铆钉、空心铆钉、半空心铆钉、实心铆钉、沉头铆钉以及抽芯铆钉。

  这些通常是利用自身形变连接被铆接件。一般来说铆钉的长度小于8毫米适合冷铆的方式进行铆接,大于8毫米适合热铆的方式进行铆接。但也有特殊情况,有些工件需要通过铆钉与锁体孔进行过盈量铆接。

  另外对于对插铆钉这种特殊的铆钉,在使用铆接机进行铆接时,需要将其两部分,较粗的一段和较细的一段。铆接时需要把较细的一段打入粗杆。
